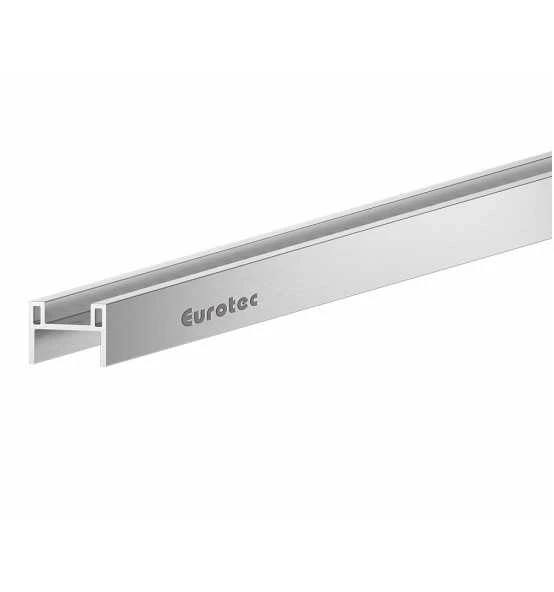

Eurotec Aluminium Funktionsleiste DiLo

Geeignet für die nicht sichtbare Befestigung von Terrassendielen mit einer Stärke von 20 30 mm.

• Lochdurchmesser: 5,1 mm
• Abstand zwischen den Lochungen: 20 mm
• Abstand zwischen Rand und erstem Loch: 10 mm

Anwendungshinweise bei der nicht sichtbaren Befestigung von Terrassendielen auf unserer Aluminium-Funktionsleiste DiLo in chronologischer Reihenfolge:

1. Aluminium-Funktionsleiste DiLo und die Terrassendielen auf die benötigte Länge zuschneiden
2. Die zugeschnittenen Dielen werden mit der Unterseite nach oben gelegt
3. Die Dielen müssen auf einem ebenen Untergrund mit einem gleichmäßigen Fugenabstand ausgerichtet werden. Wir empfehlen das Eurotec Distanzklötzchen (945381)

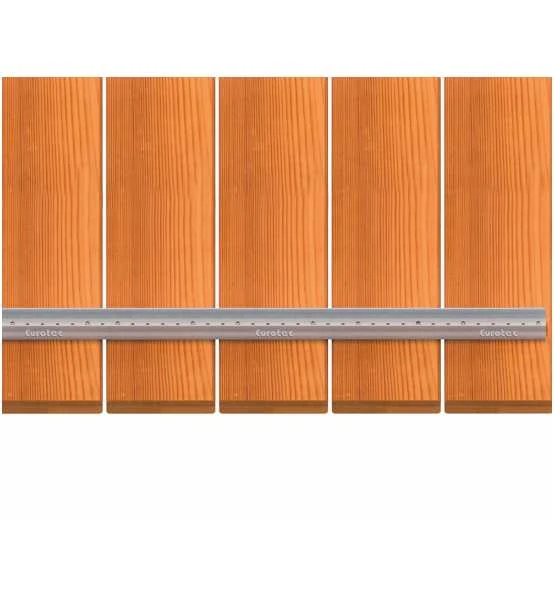

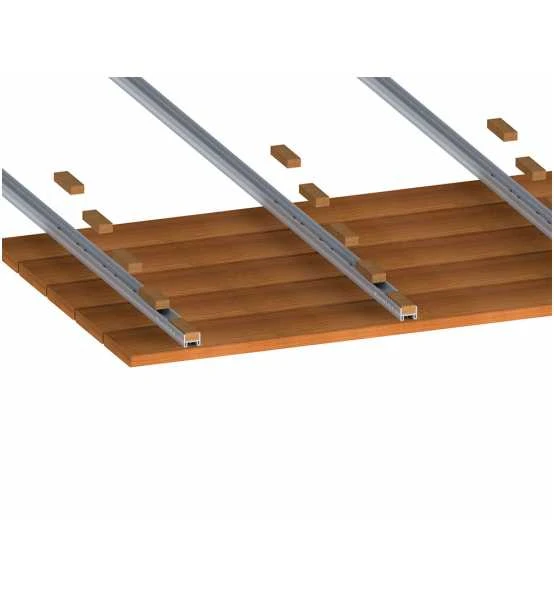

4. Legen Sie die Alu-Funktionsleisten DiLo rückwertig auf die Dielen auf (mind. 2 Alu-Funktionsleisten DiLo je Element).
5. Befestigt werden die Dielen durch zwei Bohrschrauben DiLo Ø5×28,5; Ø5×33,5 oder Ø5×38,5 mm, je Kreuzungspunkt (von Diele und Unterkonstruktion). Geschraubt wird durch die fertigen Bohrungslöcher in der Leiste.
6. Die Kork-Pads* für die Aluminium-Funktionsleiste einkleben, so das eine nahezu vollflächige Auflagerung entsteht

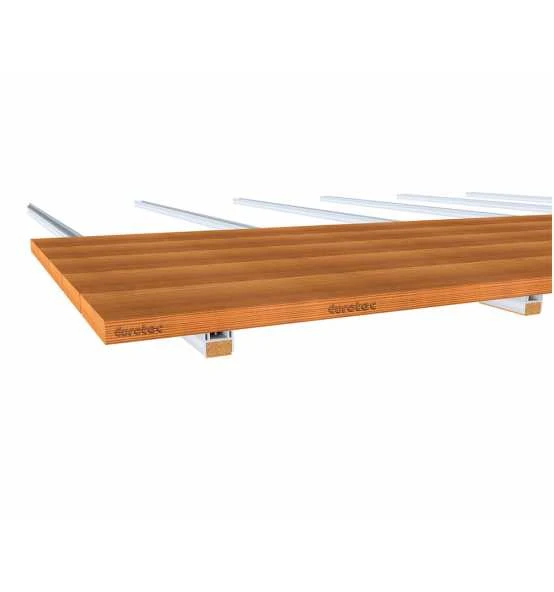

7. Das fertige Element umdrehen und in die gewünschte Position bringen. Fertig.

*Die DiLo Kork-Pads (945331) sind nicht im Lieferumfang enthalten.

Siehe bei Bohrschrauben DiLo, welche Schraube für die indirekte Befestigung bei entsprechender Dielenstärke empfohlen wird.

Eigenschaften
Länge:	2240
Breite:	34
Höhe:	29
Werkstoff:	Aluminium
